Keyrah USB Adapter voor C64 Keyboard

De Keyrah V3 is een USB hardware-adapter. Het is ontworpen om het mogelijk te maken om klassieke Commodore 64 (C64) en Amiga-toetsenborden aan te sluiten op moderne computers of emulators.

Hier vind je alles wat je moet weten over de Keyrah V3:

Wat is een Keyrah V3?

De Keyrah V3 is een USB-toetsenbordinterface die ontworpen is om de retro-computertoetsenborden zoals die van de Commodore 64 en Amiga te integreren met moderne computers en emulators. Het stelt gebruikers in staat om deze klassieke toetsenborden te gebruiken om te typen en te communiceren met moderne systemen. Denk daarbij bijvoorbeeld aan een Raspberry Pi met een C64 emulator.

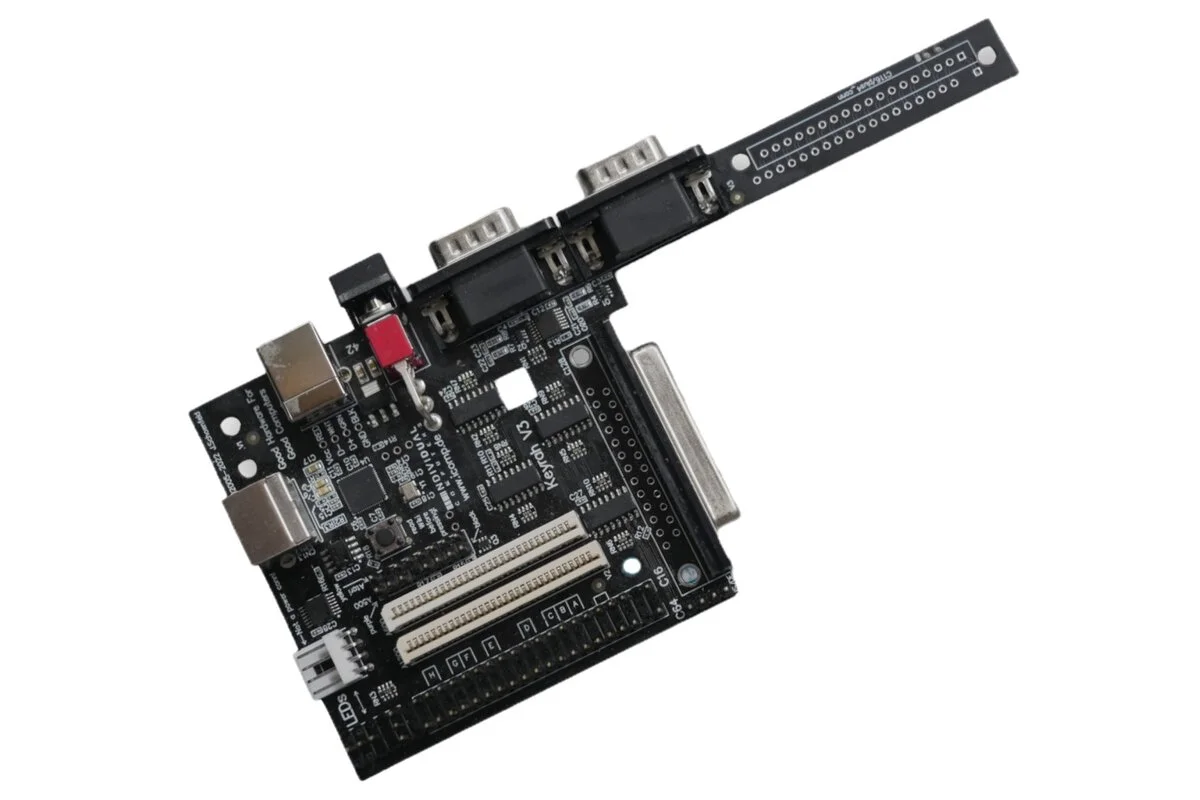

Keyrah USB Adapter

Hoe Werkt de Keyrah V3?

De Keyrah V3 fungeert als een interface tussen het klassieke toetsenbord en een modern apparaat. Meestal is dat via een USB-verbinding. Het vertaalt de toetsaanslagen van het retro-toetsenbord naar een indeling die compatibel is met moderne systemen. Dit maakt het mogelijk om het klassieke toetsenbord te gebruiken zoals je een gewoon USB-toetsenbord zou gebruiken.

Idee en ontwerp van de Keyrah V3

Het idee achter de Keyrah V3 komt voort uit de passie van retrocomputing en de wens om de originele toetsenborden van computers zoals de C64 en Amiga te behouden en te gebruiken met moderne systemen. Het is ontwikkeld door individuen en bedrijven in de retrocomputinggemeenschap. Hun doel was om een brug te slaan tussen de nostalgie van klassieke computers en de praktische behoeften van moderne technologie. De Keyrah V3 is inmiddels de derde generatie van deze USB adapters.

Keyrah V2 in C64c case

Hoe Gebruik je de Keyrah V3?

Het gebruik van de Keyrah V3 is over het algemeen vrij eenvoudig:

  1. Fysieke Aansluiting: Sluit het Commodore 64- of Amiga-toetsenbord aan op de Keyrah V3.
  2. USB-Aansluiting: Sluit de Keyrah V3 aan op een vrije USB-poort op je moderne computer of emulator.
  3. Configuratie: Mogelijk moet je enkele configuratie-instellingen aanpassen, afhankelijk van je besturingssysteem of emulator. Dit kan onder meer het toewijzen van toetsen en het selecteren van het juiste toetsenbordtype omvatten.
  4. Gebruik: Nu kun je het klassieke toetsenbord gebruiken zoals je dat met een gewoon toetsenbord zou doen. De Keyrah V3 vertaalt de toetsaanslagen naar bruikbare invoer voor je moderne systeem.

Technische Gegevens over de Keyrah V3

De specificaties van de Keyrah V3 kunnen variëren, maar hier zijn enkele algemene technische gegevens:

Connectiviteit

  • Matrix-connectoren voor VIC-20, C64 (alle modellen), C16, Amiga 1200/600.
  • Seriële 8-pin connectoren voor Amiga 500/2000/3000/4000/CDTV en Atari ST.
  • Twee DB9-joystickpoorten (DE9-specificatie). Compatibel met C64-joysticks zoals The Arcade joysticks en analoge paddles. (pinout: Down, Left, Right, POT Y, Fire, +5V max. 100 mA, POT X).

  • USB Type-A of Type-B voor aansluiting op moderne apparaten.
  • Optionele FPC-connector voor toetsenbordkabels en jumper pads voor menu- en powerfunctionaliteit.

Compatibele Hardware

  • Ondersteunt toetsenborden van Commodore C64, SX-64, VIC-20, C16, C128/C128D, plus/4, PET 8296, CBM2 (met adapter).
  • Compatibel met Amiga 1200/600/500/4000/CDTV/2000/3000 (via PS/2-adapter) en Atari ST.
  • Ondersteunt PC XT/AT-toetsenborden (met adapters).
  • Converteert retro joysticks naar HID-gamecontrollers, geschikt voor emulators zoals VICE en Amiga Forever.

Compatibele Systemen

  • Werkt met Windows (7/10/11), macOS (10.14+), Linux (Ubuntu, Raspberry Pi OS) en andere HID-compatibele platforms.
  • Geoptimaliseerd voor emulators zoals VICE (C64/C128), YAPE en Amiga Forever met specifieke keymaps.

Geavanceerde Functionaliteit

  • 3-positie DIP-switch: standaard toetsenbordmodus, emulator-keymap, of ACPI shutdown/power-up (na 5 seconden).
  • RP2040-microcontroller (dual-core ARM Cortex-M0+ @ 133 MHz), met updatebare firmware via USB (.uf2-bestanden, tool: mkkeymap).
  • Joystick-inputverwerking tot 10x sneller dan standaard USB-joysticks.
  • Ondersteuning voor globale functietoetsen (bijv. menu-knop via jumper).

Fysieke Kenmerken

  • Compact PCB-ontwerp (~10×5 cm), past in originele C64/Amiga-behuizingen, met afbreekbare ‘staart’ voor custom installs.
  • USB-gevoed (5V, max. 100 mA), geen externe adapter nodig.
  • Duurzaam PCB-materiaal met hoogwaardige connectoren.

Inhoud en Installatie

  • Bevat Keyrah V3 printplaat en gedrukte handleiding (52 pagina’s, inclusief pinouts en firmware-instructies).
  • USB-kabel en specifieke adapters (zoals PS/2) niet inbegrepen.
  • Plug-and-play installatie, geen drivers nodig; configureerbare keymaps via firmware-tool.

C64 en Raspberry Pi MOD

Hier vind je een uitgebreide video van “The 8-bit Guy” bij de “Geek Pub“. Een duidelijke uitleg over het gebruik van de Keyrah in combinatie met een Raspberry Pi. Het gebruik van een Raspberry Pi biedt namelijk heel veel voordelen. Je kunt hiermee niet alleen een Commodore 64 emuleren, maar ook de Amiga en vrijwel alle Game Consoles die je maar kunt bedenken.

Leuk om te kijken en het project zelf te gaan maken!

Lees hier alles over de Raspberry Pi met C64 emulator

Keyrah Raspberry Pi Mod in C64c case

Samenvatting Keyrah Adapter

De Keyrah V3 is een handige en leuke manier om de nostalgische charme van klassieke toetsenborden te combineren met moderne technologie en retrocomputingprojecten. Het maakt het gemakkelijk voor retrocomputingliefhebbers om hun favoriete oude Commodore toetsenborden te blijven gebruiken.
